Wysokiej wydajności DB60 Rurociąg z funkcją systemu sterowania PLC
Opis produktu:
Co to jest Mill Tube?
Młyn rurowy jest istotnym elementem sprzętu przemysłowego wykorzystywanego do produkcji i wytwarzania wyrobów rurowych, takich jak rury i rury.Jest niezbędnym elementem w procesie produkcji rur, która polega na przekształceniu płaskiej taśmy lub cewki metalu w cylindryczny kształt i połączeniu krawędzi poprzez spawanie w celu utworzenia bezszwowej lub spawanej rury.
Proces
Proces produkcji rur zaczyna się od wprowadzenia płaskiej taśmy lub cewki metalu do młyna.Krawędzie są następnie spawane razem, aby utworzyć ciągłą ruręW wyniku tego procesu wytwarzane są rury bez szwów, w których krawędzie łączą się ciśnieniem i ciepłem, lub rury spawane, w których krawędzie łączą się spawaniem.
Znaczenie młyny rurkowej
W procesie wytwarzania rur młyny rurowe są niezbędne, ponieważ dostarczają maszyny potrzebnej do kształtowania, spawania i rozmiarowania rur.Maszyny te są zaprojektowane do wytwarzania wysokiej jakości rur skutecznie i precyzyjnie, co prowadzi do bardziej opłacalnego i niezawodnego procesu produkcji wyrobów rurowych.
Ogólnie rzecz biorąc, fabryki rur odgrywają kluczową rolę w produkcji i produkcji rur,dostarczanie niezbędnego sprzętu i technologii do tworzenia bezszwowych i spawanych rur stosowanych w różnych gałęziach przemysłu, w tym budownictwo, przemysł motoryzacyjny i produkcyjny.
Rysunek profilu do projektu
Charakterystyka:
Rozwijanie:
Pierwszym krokiem w procesie wytwarzania rur jest rozwijanie.Materiał jest zazwyczaj w postaci płaskiej taśmy lub cewki.
Akumulator paskowy:
Niektóre młyny rur wykorzystują akumulator paskowy, aby zapewnić ciągłe dostarczanie materiału do sekcji formowania.nawet w przypadku przerw w procesie karmienia.
Sekcja tworząca:
Sekcja formowania młyna rurowego obejmuje serię rolków i narzędzi, które stopniowo kształtują płaską taśmę w pożądany profil rurowy.Można to osiągnąć za pomocą różnych procesów, takich jak formowanie rolki lub ciągłe gięcieUformowane krawędzie taśmy są łączone, tworząc rurowy kształt.
Sekcja spawania:
W sekcji spawania krawędzie kształtu rury są połączone ze sobą za pomocą procesu spawania.może być stosowany w zależności od czynników takich jak rodzaj materiału i grubość.
Sekcja chłodzenia:
Po spawaniu nowo utworzona rurka przechodzi przez sekcję chłodzącą, aby utwardzyć spawanie i zmniejszyć temperaturę rurki.
Sekcja rozmiarów:
Sekcja rozmiarowa wykorzystuje dodatkowe rolki lub matryce w celu uzyskania ostatecznych wymiarów i okrągłości rury.
Cięcie i wykończenie:
Po ustaleniu rozmiaru, rurę cięwa się do pożądanej długości za pomocą piły cięcia lub innego mechanizmu cięcia.mogą być wykonywane w celu spełnienia specyficznych wymagań klienta.
Badania i inspekcje:
Kontrola jakości jest kluczowym aspektem procesu produkcji rur.mogą być stosowane w celu zapewnienia integralności i jakości rur.
Przepływ pracy
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Parametry produktu
| Surowy Materyal |
Węglowe cewki stalowe, cewki stalowe ocynkowane, inne ciepło lub zimno walcowane cewki stalowe. |
| |
Szerokość stali paskowej |
50 - 240 mm |
| |
Grubość stali paskowej |
1 ′′3,0 mm |
| Rozmiar rury |
Okrągła rura o zewnętrznej średnicy |
Φ19 - Φ76 mm |
| |
Gęstość rury okrągła |
1 ¢ 3,0 mm |
| |
Rozmiar rury prostokątnej |
32x32 mm
38x38 mm
44x44 mm
52x52mm 63,5x63,5mm
|
| |
Gęstość rury prostokątnej |
1.5 - 2,7 mm |
| Siła spawarki indukcyjnej |
Wysokiej częstotliwości spawanie indukcyjne, 200 kW |
| Prędkość produkcji |
20- 100 m/min (ograniczona prędkość zależy od wielkości i grubości rur) |
| Moc silnika |
napięcie: 380V ± 10% |
| |
Faza trzecia |
| |
Częstotliwość: 50HZ±1,0% |
| Siła sterowania |
napięcie: AC 220V±10% |
| |
Faza: jedna faza |
| |
Częstotliwość: 50HZ±1,0% |
| Całkowita moc |
200 kW + 5,5 kW + 18,5 kW + 15 kW + 3 kW = 242 kW |

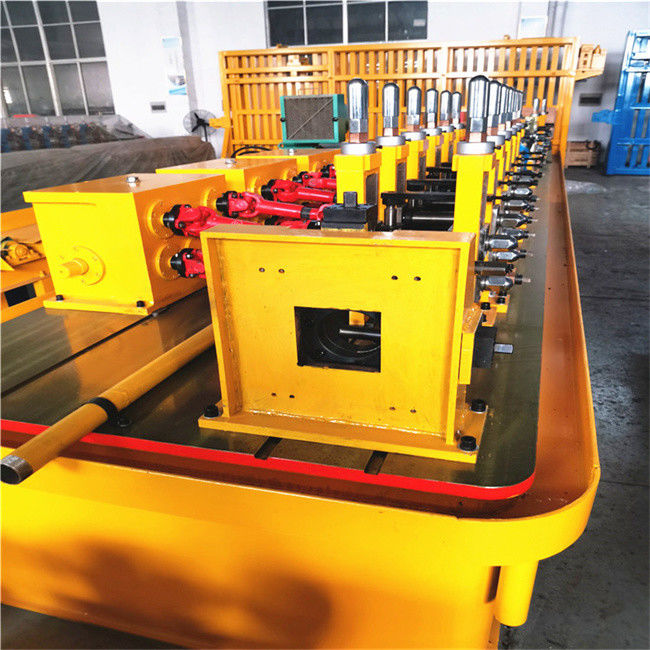

Zdjęcia
Zastosowanie
Produkty młyne rurowe są szeroko stosowane w projektach zaopatrzenia w wodę, przemysłu petrochemicznego, przemysłu chemicznego, przemysłu energetycznego, nawadniania rolnego i budownictwa miejskiego.Do transportu płynów, może być stosowany do dostaw wody i odwadniania; do transportu gazu może być gaz, para, skroplonego gazu naftowego; do celów konstrukcyjnych: rurociągi, mosty; rurociągi do doków, dróg,budynki, itp.
Częste pytania
1. P: Jaki jest okres gwarancji? (24 godziny online)
Okres gwarancji wynosi 12 miesięcy, począwszy od daty pomyślnej instalacji i uruchomienia urządzenia w miejscu instalacji Kupującego.Podczas którego wszystkie części uszkodzone z powodu problemu jakości zostaną wymienione za darmo..
2P: Macie usługę instalacji i uruchomienia?
A:Jeśli kupujący przychodzą do naszej fabryki na inspekcję, szkolenie w zakresie instalacji i obsługi jest zapewniane twarzą w twarz.
B:Jeśli kupujący będzie potrzebował, wyślemy technika na miejsce zakupu, aby wykonał instalację, uruchomienie i szkolenie.
C: koszt instalacji i uruchomienia:Jeden inżynier odwiedzi warsztat Kupującego w celu instalacji, uruchomienia i szkolenia.itd..
(Zwykle, zajmie około tygodnia, aby zainstalować)
3P:Co to jest?Po-sprzedażWsparcie?
Zapewniamy 24-godzinny serwis online dla naszych klientów.
Z przyjemnością udzielimy porady, a także mamy wykwalifikowanych techników do utrzymania maszyny za granicą w warsztatach klientów, jeśli to konieczne.
4P: Jaki jest czas dostawy?
Zwykle możemy zakończyć produkcję i testowanie w ciągu 45-70 dni po otrzymaniu depozytu.
5P: Jesteś firmą handlową czy fabryką?
Jesteśmy producentami i sami eksportujemy maszyny.
6P: Czy dostarczasz dostosowaneMaszyna?
Oczywiście, możemy zaprojektować maszynę zgodnie z wymaganiami i rysunkiem profilu, który dostarczycie.
7. P: Jak odwiedzić twoją fabrykę?
Jesteśmy w mieście Jiangyin, w prowincji Jiangsu, w pobliżu Szanghaju.
Przyjedź na lotnisko w Szanghaju, możemy cię odebrać.
Lotnisko Pudong, około 3 godzin.
To 110 kilometrów od lotniska Hongqiao, około 2 godziny; 125 kilometrów od centrum Szanghaju około 2,5 godziny.
To bardzo wygodne. Daj mi znać, jeśli zarezerwowałeś bilety.
Żebym mógł przygotować i zarezerwować dla ciebie hotel, załatwimy samochód, który cię odwiezie.
Pociągiem dużych prędkości z Szanghaju do Wschodniego Wuxi (stacja Wuxi Dong), pół godziny.
8. P: Jak zamówić?
Zapytanie --- potwierdzenie rysunków profili i specyfikacji technicznej oraz ceny --- potwierdzenie PI--- zaaranżowanie wpłaty lub L/C--- rozpoczęcie produkcji--- przeprowadzenie inspekcji--- wysyłka
9P: Jaki masz certyfikat?
Mamy certyfikat CE i ISO.
10. P:Jakie są warunki płatności?
Pierwsza płatność: 40 % T/T, druga płatność: 60% T/T, po pomyślnej kontroli w warsztacie sprzedawcy i przed dostawą.
11.P:Co możesz zrobić, jeśli maszyna się zepsuje?
Mamy 12-miesięczny okres gwarancji, jeśli uszkodzone części nie mogą zostać naprawione, wyślemy nowe części, aby zastąpić uszkodzone za darmo. Ale jeśli okres gwarancji upłynął, musisz zapłacić za opłatę ekspresową.Możemy rozwiązywać problemy poprzez negocjacje i zapewnić wsparcie techniczne przez całą żywotność sprzętu..
